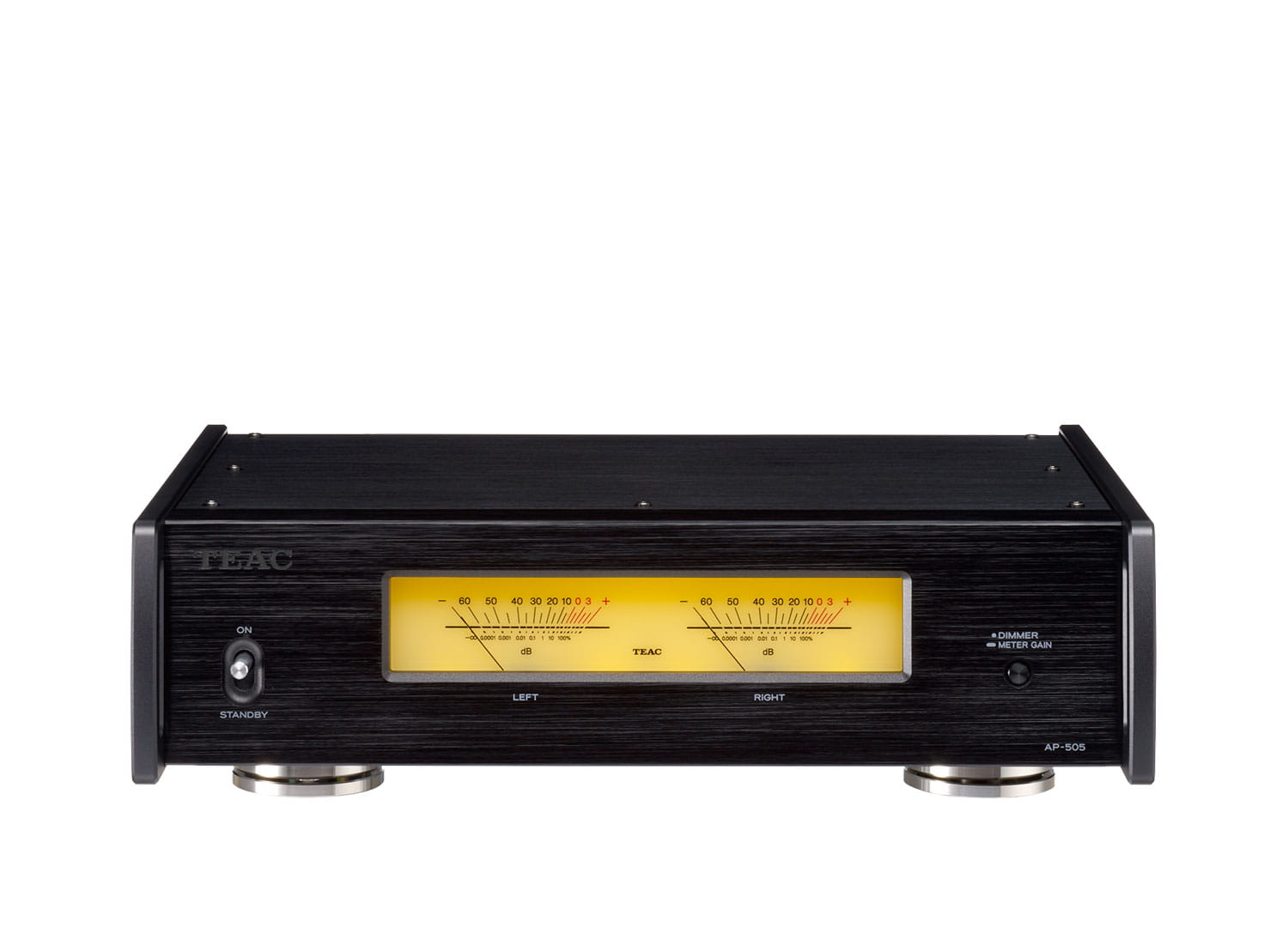

TEAC AP-505 Black
Opis produktu
Zobacz inne wzmacniacze stereo TEAC
Opis wzmacniacza TEAC AP-505
TEAC AP-505 to dwu-kanałowy wzmacniacz mocy oparty o wysokowydajny, dostrojony w TEAC moduł końcowy Hypex Ncore, mieszczący się w kompaktowej i eleganckie obudowie. Oprócz konwencjonalnej pracy stereo TEAC AP-505 zdolny jest do pracy w trybach bi-amp i BTL (Bridge Tied Load / Bridged), wytwarzając maksymalnie 130 Watt + 130 Watt mocy wyjściowej w trybach stereo i bi-amp oraz 250 Watt w trybie BTL, czyli trybie zmostkowanym. W trybie BTL staje się wzmacniaczem jednokanałowym. Jego sercem jest moduł wzmacniacza mocy Ncore, wyprodukowany przez firmę Hypex z Holandii i specjalnie dostrojony przez zespół inżynierów TEAC w celu uzyskania doskonałej jakości dźwięku. Lekkie panele ze stopu aluminium pokrywają solidną stalową obudowę na zewnątrz. Para dużych wskaźników na panelu przednim dodaje urządzeniu szyku, a zgłoszone do opatentowania podstawki TEAC ’Pin-point’, umieszczone w trzech strategicznych pozycjach na spodzie urządzenia, zapewniają stabilne oparcie. Moduł, który przeszedł obszerne testy odsłuchowe, zanim został starannie dostrojony i dopracowany przez naszych inżynierów, z łatwością napędza szeroką gamę kolumn głośnikowych, zapewniając wszystko, od pianissimo do fortissimo i wszystko pomiędzy. Innymi słowy, poprawnie odtwarza dynamikę muzyki realnej.
Całkowicie metalowy korpus o niewielkich rozmiarach zapewniający sztywność, stabilność i elegancję
Każdy panel zewnętrzny – z przodu, u góry i po bokach – jest wykonany z wysokiej jakości stopu aluminium, solidnie przymocowanego do wytrzymałej stalowej ramy nośnej. Ta metoda konstrukcji pomaga zredukować przenoszenie drgań mechanicznych, zapewniając, że każdy pojedynczy element wewnątrz urządzenia może optymalnie pracować. Dzięki kompaktowym wymiarom TEAC AP-505 łatwo mieści się w nowoczesnych wnętrzach, w których ważna jest oszczędność miejsca, na przykład na biurku. Jest to wyraźne przeciwieństwo większości konwencjonalnych wzmacniaczy mocy obsługujących bi-amp / BTL, które są zwykle nieporęcznymi jednostkami zajmujących sporo miejsca.
W pełni zbalansowana konstrukcja
Dzięki zastosowaniu w pełni zbalansowanego obwodu od sekcji wejściowej do stopnia wyjściowego, TEAC AP-505 utrzymuje sygnał audio w możliwie najczystszej postaci, gdy przechodzi przez proces wzmocnienia. Rezultatem jest wyjątkowo niski poziom zniekształceń i doskonały stosunek sygnału do zakłóceń (wspomagany przez skuteczną eliminację szumów w trybie wspólnym).
Przewymiarowany toroidalny transformator mocy
W sekcji zasilacza TEAC AP-505 wykorzystuje transformator z rdzeniem toroidalnym o dużej pojemności z diodami Schottky’ego w obwodzie prostowniczym. W przeciwieństwie do tradycyjnych diod, diody barierowe Schottky’ego redukują zakłócenia kondensatorów prowadząc do „czystszego” zasilania i dostarczania bardziej stabilnego prądu.
Selekcjonowane komponenty, przeznaczone wyłącznie do HiFi
Na etapie wejściowym, gdzie jakość dźwięku jest zasadniczo zdefiniowana, stosowane są wysokiej jakości podwójne wzmacniacze operacyjne MUSES8820E zarówno dla wejść XLR, jak i RCA. W sekcji zasilania stopnia wejściowego, oba obwody kondensatorów lewego i prawego kanału są całkowicie niezależne od transformatora mocy i wykorzystują cztery kondensatory o dużej pojemności 4700 μF na każdym kanale (w sumie 8), zapewniając wyraźną separację sceny dźwiękowej między kanałami. W sekcji wejściowej XLR dobrze zaprojektowany obwód zapewnia doskonałą integralność sygnału, częściowo dzięki wyeliminowaniu kondensatorów sprzęgających, które często mogą tracić informacje audio, gdy przechodzi przez nie sygnał.
Podstawki Pin-Point ułatwiają instalację
TEAC AP-505 wyposażono w oczekujące na opatentowanie podstawki ’Pin-Point’ firmy TEAC. Składają się one z dwóch oddzielnych metalowych sekcji w zintegrowanej obudowie. Jedna ma szpiczastą górę i jest przymocowana do spodu obudowy, a druga to podstawa w kształcie miski, która zwisa ze szpiczastej sekcji, z miseczką w kształcie kołnierza, aby uprościć instalację. Dzięki unikalnej konstrukcji podstawki ’Pin-Point’ znacznie minimalizują wibracje i rezonans dzięki temu, że urządzenie jest podparte tylko w trzech punktach o bardzo małej powierzchni styku. Taki układ redukuje zmętnienie średnich i niskich częstotliwości, poprawiając scenę dźwiękową i wzmacniając drobne szczegóły dźwięku.
Konstrukcja z pasywnym chłodzeniem zapewniająca cichą pracę
Nie ma sensu projektować wzmacniacza stereo, który zapewni doskonały dźwięk do pary kolumn głośnikowych, ale który sam generuje rozpraszający hałas podczas pracy wentylatora chłodzącego. Od samego początku nasi inżynierowie byli zdeterminowani, aby skonstruować układ, który pozwoliłby na wystarczające naturalne chłodzenie. Efektem ten pozwolił na stworzenie kompaktowego, ale mocnego wzmacniacza mocy, który nie wymaga pomocy wentylatora chłodzącego.
Wychylne wskaźniki poziomu sygnału
Analogowe wskaźniki poziomu na panelu przednim poruszają się wskazując poziomy sygnału, dając przyjemne wizualnie potwierdzenie, że wzmacniacz TEAC AP-505 wykonuje swoją pracę. Cztery stopnie intensywności podświetlenia (jasny, średni, przyciemniony) pozwalają użytkownikom dostosować intensywność podświetlenia do własnych preferencji.
Kluczowe zalety TEAC AP-505
- Moduł wzmacniacza mocy Hypex Ncore, dostrojony przez inżynierów TEAC
- 130 Watt + 130 Watt maksymalnej mocy wyjściowej lub 250 Watt w trybie BTL
- 3 przełączane tryby wyjścia: Stereo, Bi-Amp i BTL (Bridge Tied Load/Bridged)
- W pełni zbalansowana konstrukcja obwodu, od wejścia do wyjścia
- W zasilaczu zastosowano duży toroidalny transformator zasilający oraz diody Schottky'ego
- Kompleksowe obwody zabezpieczające (przepięcie, przegrzanie)
- Oczekujące na opatentowanie nóżki „Pin-point” ułatwiające instalację
- Duże wskaźniki poziomu sygnału wyjściowego
- Wejścia analogowe symetryczne XLR i niesymetryczne RCA
Sposoby podłączenia kolumn głośnikowych do TEAC AP-505
Dane techniczne TEAC AP-505
Maksymalna moc wyjściowa: | Stereo: 130 Watt + 130 Watt (4Ω, 1kHz, JEITA) Bi-amp: 90 Watt + 90 Watt (8Ω, 1kHz, JEITA) Tryb BTL (mostek): 250 Watt (8Ω, 1kHz, JEITA) |
Nominalna moc wyjściowa: | Stereo: 115 Watt + 115 Watt (4Ω, 1kHz, THD 0,8%) Bi-amp 70 Watt + 70 Watt (8Ω, 1kHz, THD 0,8%) Tryb BTL (mostek): 220 Watt (8Ω, 1kHz, THD 0,8%) |
Całkowite zniekształcenia harmoniczne: | 0,0015% (8Ω, 1kHz, 12,5W, JEITA) |
Stosunek sygnału do szumu: | 113dB (8Ω, 1kHz, IHF-A) |
Pasmo przenoszenia: | 10 Hz do 50.000 Hz (+0dB, -5dB, 8Ω, 1Watt, JEITA) |
Wejście zbalansowane XLR: | × 1 para Czułość wejściowa: 1,3V (wyjście 8Ω, THD 1%) Impedancja wejściowa: 10kΩ lub wyższa |
Wejście niezbalansowane RCA: | × 1 para Czułość wejściowa: 0,66V (wyjście 8Ω, THD 1%) Impedancja wejściowa: 10kΩ lub wyższa |
Zakręcane gniazda wyjściowe: | × 1 zestaw (pozłacany, kompatybilny z AWG8 i wtykami bananowymi) |
Kompatybilna impedancja kolumn głośnikowych: | Stereo, bi-amp: 4Ω do 16Ω Tryb BTL (mostek): 8Ω do 16Ω |
Zasilanie: | AC220 do 240 V, 50 Hz (Wielka Brytania / Europa) |
Pobór mocy: | 106 Watt |
Pobór mocy w trybie czuwania: | 0,1 W lub mniej (w trybie automatycznego oszczędzania energii) |
Wymiary (SxWxG): | 290 × 84,5 × 271 mm |
Waga: | 4,4 kg |
